COLD FORMING MATERIALS

SWCH40K 冷間圧造用鋼線

MATERIALSENGINEERINGCREATION GROUP

製品センター / JIS 標準 / JIS G3507

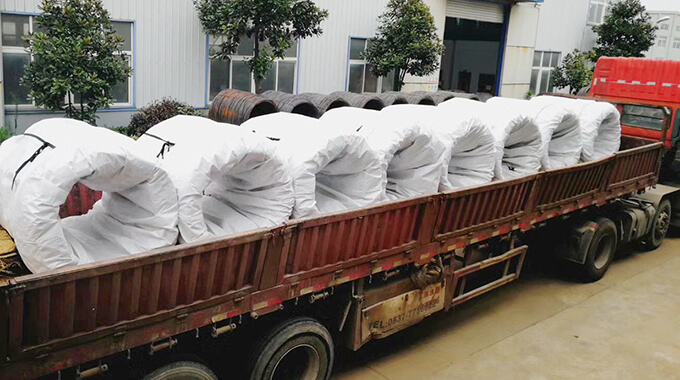

SWCH40K 冷間圧造用鋼線

線材の径: 0.40-46mm

引張強さ: 技術情報ページをご参照ください

Product Detail Technical Information Inspection Packaging

上海の睿雄のグループは中国.全経営陣で冷間ヘッディングの質の鋼線に焦点を合わせる企業の20年間の経験がありますベンチマーク企業です。私たちは、自動車産業の多くのティア1サプライヤーと良好な関係を築いており、すべての線材はブランドの製鉄所から供給されています。すべての注文は100%追跡可能です。

技術的な納品条件

DA工程:

表面品質

- : 連続的、スムーズ

- : 縫い目、重なり、くぼみ、引っかき傷、伸線痕がない

- : 錆びない

応用産業

- : 自動車産業

- : 建設業

- : 機械設備業

- : その他の産業

Case Study

Products & Service

線材

酸洗・リン酸塩処理

伸線（冷間引抜き）

球状化焼鈍

検査

完成品

1.化学成分

表1－化学成分，単位%

鋼種記号	C	Si	Mn	P	S	Al	分類
SWRCH 6R SWRCH 8R SWRCH10R SWRCH12R SWRCH15R SWRCH17R	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.15 ~ 0.20	– – – – – –	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040 ≤0.040	– – – – – –	リムド相当鋼
SWRCH 6A SWRCH 8A SWRCH10A SWRCH12A SWRCH15A SWRCH16A SWRCH18A SWRCH19A SWRCH20A SWRCH22A SWRCH25A	≤0.08 ≤0.10 0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.22 ~ 0.28	≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10 ≤0.10	≤0.60 ≤0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.60 ~ 0.90 0.70 ~ 1.00 0.30 ~ 0.60 0.70 ~ 1.00 0.30 ~ 0.60	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02 ≥0.02	アルミキルド鋼
SWRCH10K SWRCH12K SWRCH15K SWRCH16K SWRCH17K SWRCH18K SWRCH20K SWRCH22K SWRCH24K SWRCH25K SWRCH27K SWRCH30K SWRCH33K SWRCH35K SWRCH38K SWRCH40K SWRCH41K SWRCH43K SWRCH45K SWRCH48K SWRCH50K	0.08 ~ 0.13 0.10 ~ 0.15 0.13 ~ 0.18 0.13 ~ 0.18 0.15 ~ 0.20 0.15 ~ 0.20 0.18 ~ 0.23 0.18 ~ 0.23 0.19 ~ 0.25 0.22 ~ 0.28 0.22 ~ 0.29 0.27 ~ 0.33 0.30 ~ 0.36 0.32 ~ 0.38 0.35 ~ 0.41 0.37 ~ 0.43 0.36 ~ 0.44 0.40 ~ 0.46 0.42 ~ 0.48 0.45 ~ 0.51 0.47 ~ 0.53	0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35 0.10 ~ 0.35	0.30 ~ 0.60 0.30 ~ 0.60 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.60 ~ 0.90 0.30 ~ 0.60 0.70 ~ 1.00 1.35 ~ 1.65 0.30 ~ 0.60 1.20 ~ 1.50 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 1.35 ~ 1.65 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90 0.60 ~ 0.90	≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030 ≤0.030	≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035 ≤0.035	– – – – – – – – – – – – – – – – – – – – –	キルド鋼

この表のすべての鋼種は，Cu0.30 %，Ni0.20 %及び Cr 0.20 %を超えてはならない。

2.線の機械的性質

表 3 ＤＡ工程による線の機械的性質

鋼種記号	引張強さ N/mm²	絞り %	硬さ (参考) HRB
SWCH6R SWCH8R SWCH10R SWCH6A SWCH8A SWCH10A	≥290	≥55	≤80
SWCH12R SWCH15R SWCH12A SWCH15A SWCH10K SWCH12K	≥340		≤83
SWCH17R SWCH16A SWCH18A SWCH20A SWCH15K	≥370		≤85
SWCH19A SWCH16K SWCH17K SWCH18K SWCH20K	≥410		≤86
SWCH22A SWCH22K SWCH25A SWCH25K	≥440		≤88
SWCH24K SWCH27K	≥470		≤92
SWCH30K SWCH33K SWCH35K	≥620		≤92
SWCH38K SWCH40K SWCH43K	≥670		≤94
SWCH41K SWCH45K SWCH48K SWCH50K	≥710		≤97

備考1. SWCH6R〜SWCH27Kの種類で，製品が熱処理されるものに用いる線は，受渡当事者間の協定により引張強さの下限を表3の値より低い値にすることができる。2. 線径20 mm以上の場合，絞りは表3の値より5を減じた値とする。また，3 mm以下については，絞りは規定しない。3 1N/mm2 ＝ 1MPa

3.脱炭層深

表 4 平均脱炭層深さの許容限度

単位 mm
線径	フェライト脱炭層深さ	全脱炭層深さ
≤15	≤0.02	≤0.15
>15~25	≤0.03	≤0.20
>25~32	≤0.04	≤0.25

脱炭層深さ SWCH30K〜SＷCH50Kの線で，かつ，注文者の指定があった場合，10.3.1の試験を行い，その平均脱炭層深さの許容限度は，表4による。ただし，線径が32 mmを超える線については，受渡当事者間の協定による。

4.線径の許容差及び偏径差

表 5 線径の許容差及び偏径差

線径	許容差	偏径差
3以下	0-0.025	0.013以下
3を超え6以下	0-0.030	0.015以下
6を超え 10以下	0-0.036	0.018以下
10を超え 18以下	0-0.043	0.022以下
18を超え 30以下	0-0.070	0.035以下
30を超え 40以下	0-0.100	0.050以下
40を超え 50以下	0-0.150	0.070以下
