なぜ材料が合格したのか、冷間圧延が問題になるのか?

冷間圧延業界では、多くの企業が同様の状況に遭遇したことがある

同一ロットの材料は、材質証明上化学成分が基準を満たし、力学性能が基準を満たし、寸法も要求を満たし、さらに第三者の検査結果もすべて合格した。しかし、材料が実際に冷間圧延生産に入った後も、ひび割れ、折り畳み、r角充填不足、金型寿命異常、製品寸法の一致変動などの問題が発生する可能性がある。

このとき、多くの人の第一の反応は、材料に問題があるのではないかということです

実際、この問題は簡単に材料の品質に帰着することはできない。より正確には、これは ** 製品基準とエンジニアリングアプリケーションの違い ** です。基準は主に次のように答えますこれらの資料は合格ですか冷間据え込み工事が本当に関心を持っているのはこれらの材料は私の設備、金型、潤滑条件と成形技術の下で、長期的、安定的、低変動的に生産できますか? この二つの問題は、同じことではない。

一、材料基準は一体何をコントロールしますか?

一、材料規格はそもそも何を管理するのか？ SAE、JIS、EN、ASTM、ISOシステムにかかわらず、材料基準の核心的な役割は、材料が満たすべき基本的な技術要求である。冷間圧延と冷間押出用材料については、標準は通常以下の内容に関係しているセルロース化学成分;  の寸法及び许容偏差; ミクロ力学性能ポリプロピレン表面品質  納品ステータス使い捨て検査方法特定の状況での脱炭、介在物、組織またはその他の付加的な技術要求を取り除く。例えば、SAE J403は主にSAE炭素鋼の化学成分体系を規定する。ISO 4967、ISO 3887などはそれぞれ非金属介在物と脱炭深さの評価に用いられる。これらの基準は、材料の品質に共通する言語を確立しているため、非常に重要です。しかし、明確にしなければなりません材料製品の基準は材料が満たすべき技術条件であり、ある具体的な部品、ある金型、ある設備で「冷間圧延は必ず成功する」という保証ではない。そのため、材料は基準を満たしており、材料が相応の基準や技術協議で定められた要求を満たしていることしか説明できない。自動的に同じにすることはできませんこの材料は必ずすべての冷間圧延技術に適している。

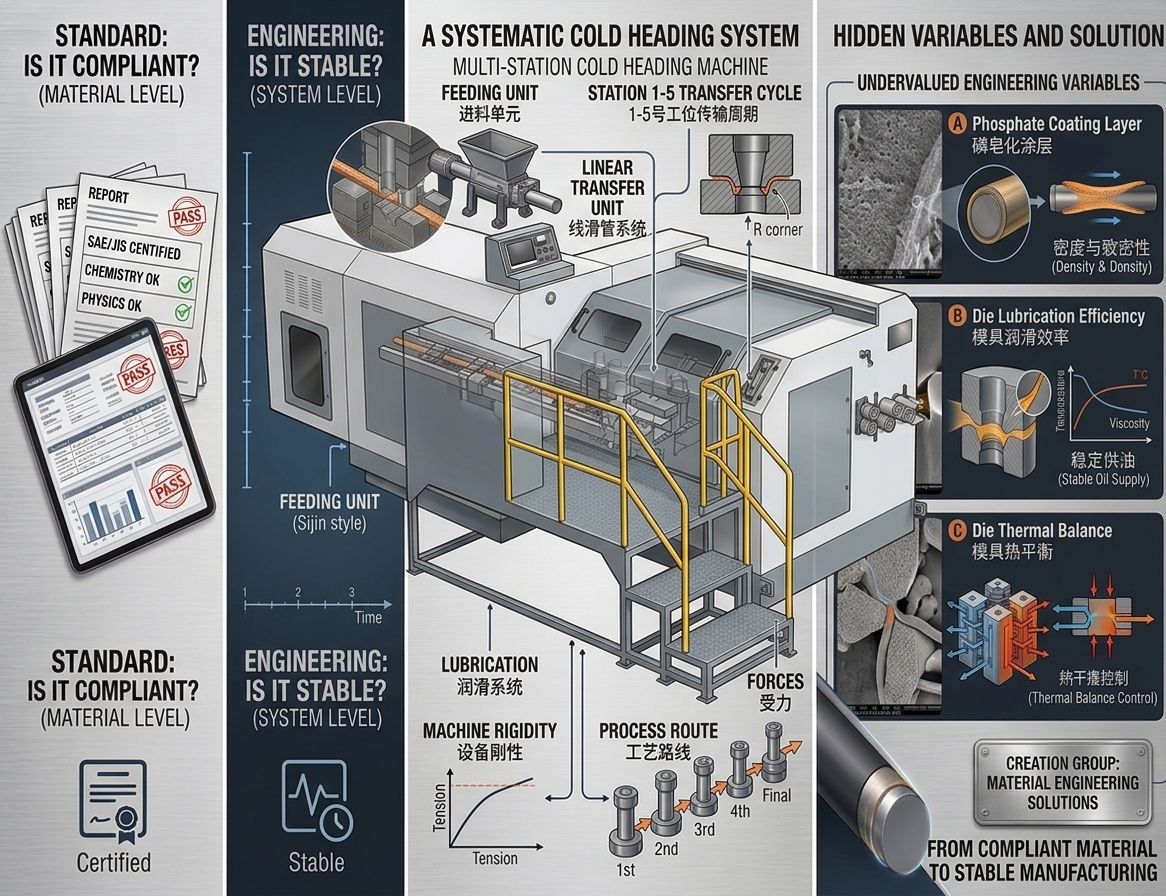

二、冷間圧延はシステム工事で、単独の材料指標ではない

冷間据え込みは本質的に金属が室温または室温に近い条件で大きな塑性変形を起こす体積成形過程である。材料は金型の中で同時に圧縮、ラジアル流、局部引張、剪断及び摩擦作用を受ける。最终的に安定して成形できるかどうかは、材料そのものだけでなく制造システム全体にもかかっています。このシステムには、少なくとも次のものが含まれます  製品の幾何構造ダイカスト金型設計金型の丸い角ブロー成形工程片側の変形量ばねの総変形量鋳型の同軸度クランプ設備の剛性ブロー成形速度鋳型温度; 潤滑状態を抑える発泡材料の初期断面冷たい据え込み前の納品状態。そのため、同じ巻の材料は、異なる企業、異なる設備、さらには異なる金型で、全く異なる冷間据え込み安定性を示す可能性がある。だから、冷間圧延問題は一言だけではいけない材料が合っていませんか? 質問を続けなければなりません材料、表面処理、金型、設備、潤滑とプロセスは一致していますか?

三、本当に冷間据え込みの安定性に影響する材料要素は、ブランドだけではない。

多くの購買と工事者は先に尋ねます SCM435ですか SWRCH22Aですか? 化学成分は基準を超えていますか? これらの問題はもちろん重要だが、銘柄は材料の身分の一部にすぎない。実際に冷間圧延の表現を決定するのは、以下のいくつかの重要な要素があります。 1. 化学成分の安定性と偏析同じ銘柄には一定の成分範囲があります。両ロットの材料が基準を満たしていても、そのC、Mn、Cr、Mo、Bなどの元素の実際の位置は異なる異なる変形抵抗力、球状化焼鈍応答とその後の熱処理性能を引き起こす可能性もある。大規格、高変形量あるいは高強度ファスナーにとって、中心偏析、帯状組織と成分の不均一は特に注目すべきである。だから、冷間据え込み材料が本当に求めているのは、成分合格。代わりに: 成分が安定です。 2.鋼材の清浄度と非金属介在物非金属介在物は鉄鋼製錬の過程で完全に避けられない構成部分である。一般的な用途の材料では、あるレベルの介在物は完全に基準を満たしている可能性があるしかし、高変形冷間圧延部品、自動車安全部品または疲労敏感部品では、局所的に粗大、長条状または集積的な介在物はひび割れの発生位置になりそうです。そのため、ISO 4967、GB/T 10561などの介在物の評価方法の価値は、「評価報告書を作成する」だけでなく、エンジニアの判断を助ける材料内部に後続の大塑性変形に不利な欠陥源があるかどうか。 3.球状組織中炭素鋼、合金鋼、軸受鋼などの材料では、球状化焼鈍状態は直接冷間成形性能に影響する。工事で本当に注目しているのは、単純な「球化率」の数字だけではなく、カーボン炭化物は細かく、均一であるかどうか気体に粗大炭化物が存在するかどうかリボンに明らかな帯状組織が存在するかどうかフェライトマトリックスが均一かどうか断面の中心と表層の組織が一致していますか? ボール化が不十分で、変形抵抗力が向上します。球化が不均一であると、位置によって材料の流れが異なる可能性がある。したがって: 球状化率は結果の一つにすぎず、組織の均一性こそ冷間圧延工事が本当に注目すべき核心である。 4. 表面品質と脱炭冷間据え込み材料は表面欠陥に非常に敏感である。冷間据え込みの過程で、表層材料は通常大きな塑性流動が発生します。原材料自体に亀裂、折り畳み、引き抜き傷、圧痕、酸洗過度または局部脱炭が存在すると、これらの欠陥はその後の変形でさらに拡大される可能性がある。特に表面の亀裂と折り畳みは、次のような危険があります材料検査の段階では明らかではないかもしれないが、大きな変形の過程で急速に広がっている。したがって、要求の高い冷やし部品では、引张强さおよび硬度を见るだけでは不十分である。 5.引き抜き加工状態冷間据え込みラインは通常一回または複数回の引き抜きを経験します。引き抜きは寸法を変えるだけでなく、加工硬化、残留応力、表層と芯部の硬度差、組織配向、表面状態の変化をもたらす。そのため、元の盤条が全く同じであっても、減面率、異なる道次設計、異なる金型角度、異なる潤滑条件によって、最終製品の線材の冷間圧延性能に差が生じる可能性がある。だからです同じ鋼工場の母材、異なる改造工場が生産した冷間据え込み線は、実際の表現が全く異なる可能性がある。

四、二つのよく過小評価される工程変数: リンケン化皮膜と設備/金型能力

材料組織だけを検討し、潤滑と設備を検討しなければ、まだ冷間圧延問題を完全に説明していない。冷間据え込みの過程で、材料と金型の間は高い接触圧力、大きな塑性変形と持続摩擦状態にある。このとき、 ** 表面潤滑システムと設備/金型の運転能力 ** は、材料がスムーズに流れるかどうかに直接影響する。 1.リンケン化皮膜: 「表面に膜がある」という簡単なことではない鋼製冷間据え込み線材は通常、リン酸塩化成と石けん化を用いて複合潤滑システムを形成する。工程上、本当に優れたリン石けん化皮膜は、潤滑性、延性、緻密性、均一性、結合力及び油貯蔵/石けん保護能力を同時に備えなければならない。潤滑性潤滑性の核心的な役割は、材料と金型間の摩擦とせん断抵抗を下げることである。潤滑能力が不足すると、局部摩擦が著しく上昇し、冷間圧延荷重が上昇し、表面温度上昇が増加し、金型摩耗が激しくなり、材料の流れが妨げられる局所的な引き傷、噛み型、ひび割れのリスクを引き起こす。したがって、高変形量冷間圧延部品にとって、潤滑は補助条件ではなく、成形システムの一部である。延性冷間据え込みの過程で、材料の表面積が著しく変化します。皮膜自体が脆いと、材料が塑性変形に入ったばかりの段階で割れたり、粉化したり、大面積に脱落したりして、後続の工程は局部的な乾燥摩擦になりやすい。そのため、良好なリンケン化システムは「潤」だけでなく、ある程度マトリックスに合わせて変形できる必要がある。言い換えれば: 良い皮膜は、静的な状態できれいではなく、変形した後も有効でなければならない。密性と均一性リン酸塩化成皮膜は、局部が薄すぎたり、粗すぎたり、結晶が不均一になったり、めっき漏れ領域が存在したりすると、潤滑剤の分布が不均一になる。その結果、製品全体が同時に失効するのではなく、次のようになることが多い局部摩擦が急に上昇した。冷間据え込みが一番怖いのは、まさにこのような局部の座屈です。そのため、皮膜を評価するのは平均膜の重さだけではなく、表面被覆が連続しているかどうか、結晶粒が均一であるかどうか、局部的な膜不足があるかどうか、表面粗さが後続の石けん化に適しているかどうかにも注目しなければならない同じ巻き線材の頭、中、尾が一致しているかどうか。結合力リン酸塩化成層とケン化層はマトリックスとの結合力が不足すると、最初の成形時に脱落し、後続ステーションの潤滑条件が急速に悪化する。結合力が不足しているのは、通常、粉化、大規模な脱膜、金型内積粉、毛引き、型抜き、金型異常摩耗である。そのため、高要求冷間据え込み線材の表面処理は、皮膜の有無だけでなく、さらに見なければならない皮膜は高い接触圧力で材料の表面に残っているかどうか。油貯蔵/石けん保護能力リン酸塩化成層の価値は、潤滑媒体に一定の積載と貯蔵空間を提供できることにある。良好なリン酸塩化成構造は、最初の変形後に急速に消耗するのではなく、ケン化層を冷間圧延の過程でより持続的に機能させることができる。だから: リン酸塩化は最終潤滑剤ではなく、潤滑システムの基礎担体である。本当に有効な摩擦制御システムは、 ** マトリックス表面状態、リン酸塩化成層、ケン化層と金型潤滑 ** が共同で形成した。 2.設備と金型の潤滑能力材料の表面に良好なリンケン化皮膜があっても、潤滑問題はすべて解決したとは考えられない。連続高速冷間圧延の過程で、金型自体は依然として安定した潤滑供給能力を備えている必要がある。工事上は重点的に注目しなければならない潤滑剤が高変形領域に効果的に到達できるかどうか潤滑量が安定しているかどうか  多ステーション間に潤滑減衰があるかどうか潤滑剤が温度変化によって粘度変動するかどうか鋳型内部に潤滑不感帯が存在するかどうか高速生産で潤滑剤が補充できるかどうかを決める。高強度材料、大変形部品、多ステーション部品では、潤滑不足は成形荷重異常、製品表面の引っ張り傷、金型の温度上昇の増加、金型寿命の急速な低下として現れることが多いその後、成形割れに発展する可能性がある。したがって: 冷間据え込みの安定性を判断するには、材料にリン石けん化があるかどうかだけでなく、設備一式の潤滑システムが継続的に機能するかどうかも聞かなければならない。 3.金型の温度制御能力冷間据え込みは「冷間」据え込みと呼ばれ、金型が連続生産過程で常に室温を維持することを意味するものではない。実際の高速生産では、大量の塑性変形力と摩擦力が最終的に熱に転化する。熱がすぐに持ち去ることができなければ、金型の局部温度は次第に上昇する。温度上昇は潤滑剤の粘度、摩擦係数、金型寸法、金型材料の強度、金型寿命、製品寸法の整合性にさらに影響する。特に高速連続生産条件では、ある時点で金型温度がどれくらいかではなく、金型が安定した熱バランスを確立できるかどうか。電源を入れる前の1000件と10万件連続生産した時、金型の温度状態が全く違うと、材料が完全に一致しても製品の状態がドリフトする可能性がある。そのため、高レベルの冷間圧延設備は「速く打つ」だけでなく、安定した潤滑能力、放熱能力と熱バランス制御能力を備えていなければならない。 4.金型構造、剛性と同軸度冷間据え込みの過程で、材料は高度に制御された空間内を流れなければならない。金型設計が合理的でない場合、例えば、フィレットが小さすぎたり、局所的な変形が集中したり、単一の減面率が高すぎたり、材料の流動経路が長すぎたりすると、局所的な歪みが急激に集中する可能性がある。それと同時に、設備や金型システムにスライダーの精度不足、金型の異なる軸、設備の剛性不足、ガイドギャップが大きすぎると、材料に偏心力が発生する。この場合、材料自体が完全に基準を満たしていても、局所的な応力集中や異常な亀裂が発生する可能性があります。だから: 同じ材料が、ある設備で安定して生産され、別の設備で異常が発生したのは珍しいことではない。これは必ずしも誰が「問題がある」ことを意味するのではなく、冷間圧延装置自体がシステム工学であることを示している。

五、なぜ材料が基準を満たしているのか、やはりある冷間圧延技術に合わない可能性があるのか?

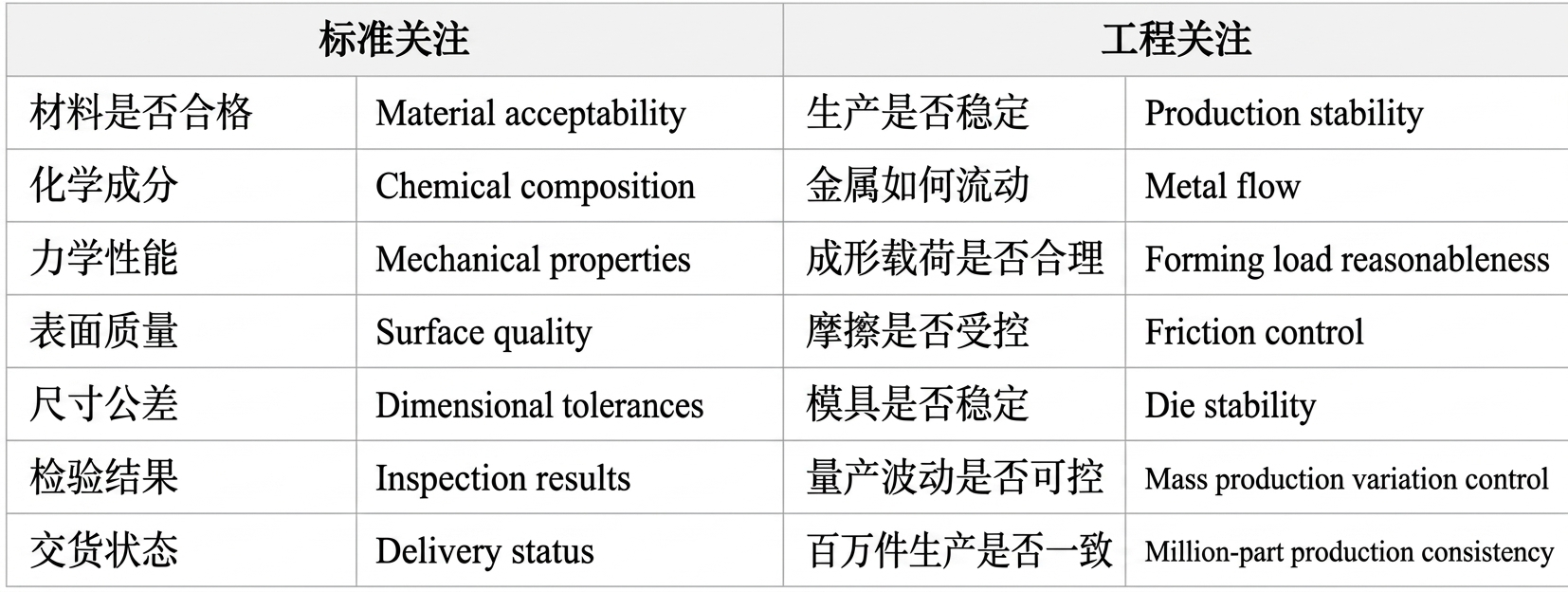

答えはもうはっきりしています。材料基準は主に次のように定義されているからです材料自体が何を達成すべきか。実際の冷間据え込み生産が直面しているのは材料表面処理潤滑金型設備温度プロセスルート製品構造共同構成の製造システム。したがって: 基準を満たすことは、冷間圧延生産に入るために必要な条件の一つであるしかし、安定した冷間圧延を実現するには、製造システム全体が一致する必要がある。両者は簡単に次のように理解できる

六、睿雄集団の理解:材料の供給は材質証明にとどまらない。

多くの材料供給業者が注目しているのは材料が基準を満たしているかどうか。真の高要求冷間据え込み顧客に向けた材料供給業者にとっては、次のステップを続けなければならないこの材料は客先の金型に入った後、どのように表現されますか? そのため、睿雄グループは冷間据え込み材料の開発と供給の過程で、C、Mn、Si、Cr、Moなどの化学成分だけでなく、具体的な製品と取引先の技術を結び付けて、さらに注目しているリンパ球化組織とその均一性ポリエチレン非金属介在物紫外線脱炭と表面状態引張減面率及び加工硬化; リン酸塩化成皮膜の均一性、緻密性と結合力を探る石けん化潤滑効果及び皮膜の延性を高めるお客様の冷間据え込み変形量を含みます。ダイカスト成形ステーション設計ダイカスト金型の潤滑条件設備の速度と金型の熱状態を探るその後の熱処理要求を繰り返す。冷間据え込み材料にとって、本当に価値があるのは合格を報告します。むしろ: お客様は長期的に安定して生産できる。この二つの言葉の間は、材料供給と材料工程の違いである。

エンジニアの観点: 基準は材料が合格するかどうかを決定し、工程は製品が安定するかどうかを決定する。

冷間圧延業界にとって、材料、リン石けん化皮膜、潤滑、金型、設備及び成形技術は互いに独立したいくつかの要素ではなく、互いに結合したシステムである。材料は基準を満たしており、製造過程に入る基本的な条件があることを示している。本当に優れた冷間据え込み材料は、合理的な表面処理、金型、潤滑及び設備条件の下で、安定、繰り返し可能、低変動の成形能力を示すべきである。したがって: 基準を満たすことは品質管理の起点である技術を満たすことが安定した製造の終点である。

基準と参考根拠

本論文に関わる標準体系は以下の通りである SAE J403:SAE炭素鋼化学成分体系 ASTM ASTM A510/A510M: 線材及び粗丸鋼線共通要求; JIS JIS G 3507:冷間据え込み用炭素鋼線材及び鋼線材;  EN 10263:冷間据え込みと冷間押出用鋼;  ISO 4967: 鋼中の非金属介在物の顕微鏡評価  ISO 3887: 鋼の脱炭層深さ測定; アクセルHandbook、ボリューム14a: メタキー: bulkforming、冷間圧延、冷間押出と体積成形に関する工程の参考。なお、異なる材料、異なる製品、および異なる顧客の技術協議は、異なる検査項目と制限値を採用する可能性がある。具体的な供給と判定は、注文指定基準と顧客技術要求に準じなければならない。
